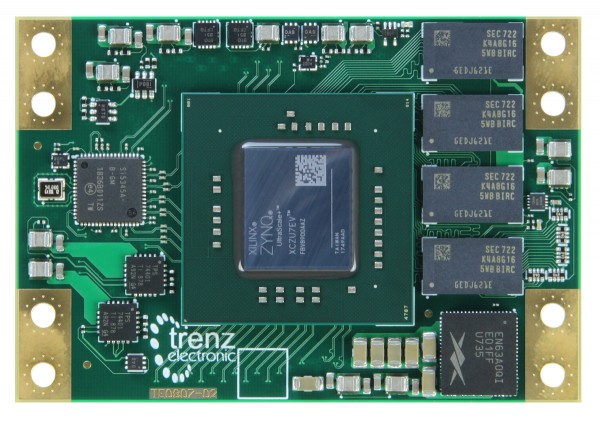

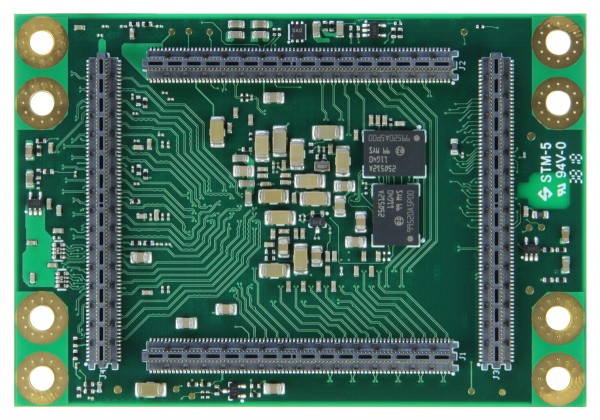

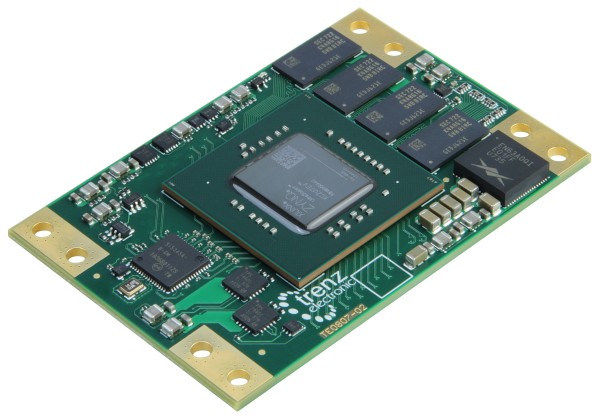

TE0807-02-7DE21-A


価格(税別)162,800円
在庫
納期販売終了品
ザイリンクスZynq UltraScale + ZU7EVを搭載したMPSoCモジュール。 4GByte DDR4

この商品はメーカーで取扱終了となっており、
後継機種 TE0807-03-7DE21-A が存在します。
この製品は、TE0807-02-07EV-1Eの代替品です。すべての変更は製品変更通知（PCN）に含まれています。TrenzElectronic TE0807-02-7DE21-Aは、Xilinx Zynq UltraScale +、4GByte DDR4 SDRAM、構成および操作用の128MByteフラッシュメモリ、20個の高速シリアルを統合した強力なMPSoCモジュールです。トランシーバ、およびすべてのオンボード電圧用の強力なスイッチモード電源。堅牢な高速スタッキング接続を介して、多数の構成可能なI/Oが提供されます。これらすべてを、最も競争力のある価格で、5.2 x 7.6 cmの小さな設置面積で実現します。これらの高密度統合モジュールは、クレジットカードよりも小さく、いくつかのバリエーションがあります。すべての部品は、少なくとも0°C〜+85°Cの拡張温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq UltraScale + XCZU7EV-1FBVB900E
  • ZU7EV 900ピンパッケージ
  • スカイラインヒートスプレッダー用の3 mmの取り付け穴
  • サイズ：52 x 76 mm
  • B2Bコネクター：4 x 160ピン
  • 衝撃と高い振動に耐える
  • 4GByte DDR4 SDRAM
  • 128MバイトSPIブートフラッシュ（デュアルパラレル）
  • ユーザーI/O
    • 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
    • シリアルトランシーバー：4 x GTR + 16 x GTH
    • トランシーバーは入力と出力をクロックします
    • PLLクロックジェネレーターの入力と出力
  • グラフィックプロセッシングユニット（GPU）+ビデオコーデックユニット（VCU）
  • Si5345-10出力PLL
  • ボード上のすべての電源、単一の3.3V電源が必要
    • 14個のオンボードDC/DCレギュレーターと13個のLDO
    • LP、FP、PL個別に制御される電源ドメイン
  • すべてのブートモードのサポート（NANDを除く）
  • PS接続された周辺機器の任意の組み合わせのサポート
  • 信号の完全性を確保するために電源ピンを均等に広げます
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x MPSoCモジュールTE0807-02-7DE21-AとXilinx Zynq UltraScale + ZU07EV

追加情報


リンク



製品名 価格(税別)
TE0807-02-7DE21-A ¥162,800販売終了
