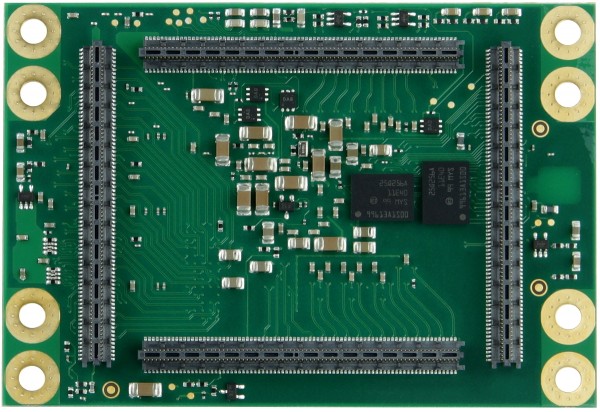

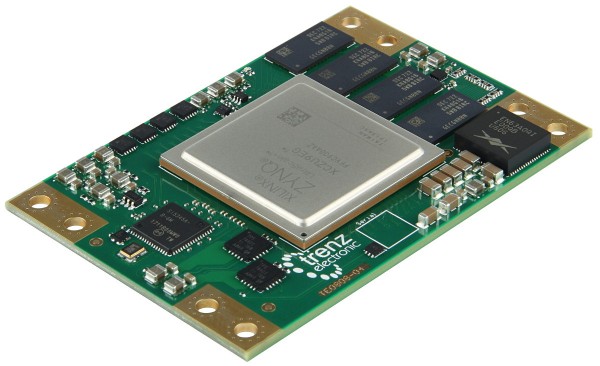

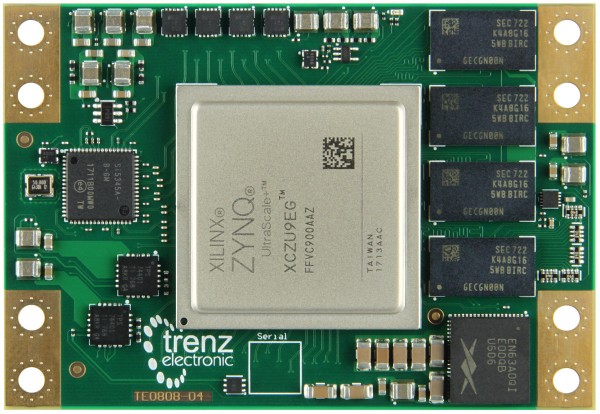

TE0808-04-09EG-1EL


価格(税別)138,800円
在庫
納期販売終了品
Zynq UltraScale + XCZU9EGを備えたUltraSOM + MPSoCモジュール。 4GByte DDR4;ロープロファイル

この商品はメーカーで取扱終了となっており、
後継機種 TE0808-04-9BE21-L が存在します。
このモジュールは、1 mm Samtecコネクタを除き、バリアントTE0808-04-9BE21-Aと同じです。この記事は、TE0808-04-09EG-1EDの代替品です。すべての変更は製品変更通知（PCN）に含まれています。Trenz Electronic TE0808-04-09EG-1ELは、Xilinx Zynq UltraScale + ZU9EG、64ビット幅の4GByte DDR4 SDRAM、構成と操作用の128MByteフラッシュメモリ、20ギガビットトランシーバー、および強力なスイッチモード電源を統合したMPSoCモジュールです。すべてのオンボード電圧。堅牢な高速スタッキング接続を介して、多数の構成可能なI/Oが提供されます。これらすべてを、最も競争力のある価格で5.2 x 7.6 cmの小さな設置面積で実現します。これらの高密度統合モジュールは、クレジットカードよりも小さく、いくつかのバリエーションがあります。すべての部品は、少なくとも0°C〜+85°Cの拡張温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。この製品は常に在庫があるわけではありませんが、顧客の注文に応じて（オンデマンドで）生産されます。最小数量についてはお問い合わせください。

特徴

  • ザイリンクスZynq UltraScale + XCZU9EG-1FFVC900E
  • ZU9EG 900ピンパッケージ
  • スカイラインヒートスプレッダー用の3 mmの取り付け穴
  • サイズ：52 x 76 mm
  • B2Bコネクター：4 x 160ピン
  • 衝撃と高い振動に耐える
  • 4GByte 64ビットDDR4 SDRAM
  • 128MバイトSPIブートフラッシュ（デュアルパラレル）
  • ユーザーI/O
    • 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
    • シリアルトランシーバー：4 x GTR + 16 x GTH
    • トランシーバーは入力と出力をクロックします
    • PLLクロックジェネレーターの入力と出力
  • Si5345-10出力PLL
  • ボード上のすべての電源、単一の3.3V電源が必要
    • 14個のオンボードDC/DCレギュレーターと13個のLDO
    • LP、FP、PL個別に制御される電源ドメイン
  • すべてのブートモード（NANDを除く）とシナリオのサポート
  • PS接続された周辺機器の任意の組み合わせのサポート
  • 良好なシグナルインテグリティのために電源ピンを均等に広げます
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x MPSoCモジュールTE0808-04-09EG-1EL、Xilinx Zynq UltraScale + ZU9EG、ロープロファイル

追加情報


リンク



製品名 価格(税別)
TE0808-04-09EG-1EL ¥138,800販売終了
