TE0808-04-9GI21-A

価格(税別)	228,000円
在庫
納期	販売終了品

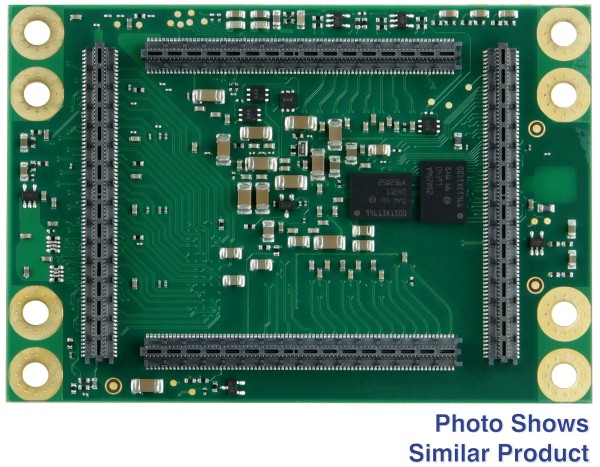

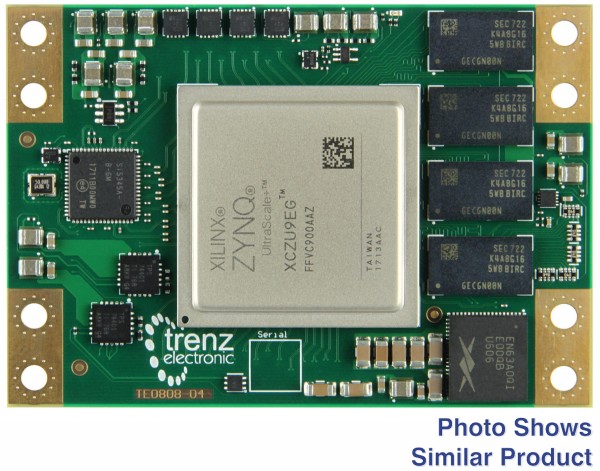

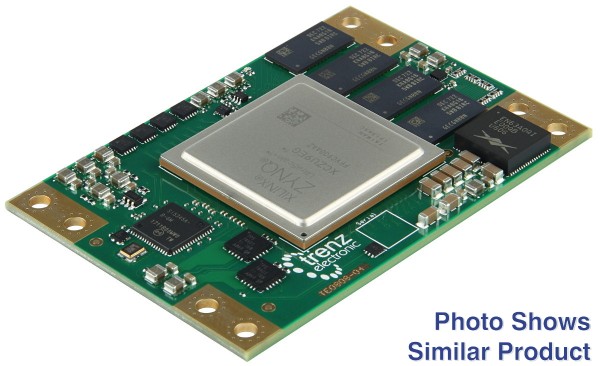

Zynq UltraScale + XCZU9EG-2FFVC900Iを備えたUltraSOM + MPSoCモジュール。 4 GB DDR4

この商品はメーカーで取扱終了となっており、
後継機種 TE0808-05-9GI21-A が存在します。

この記事は、TE0808-04-09EG-2IEの代替品です。すべての変更は製品変更通知（PCN）。Trenz Electronic TE0808-04-9GI21-Aは、Xilinx Zynq UltraScale + ZU9EG、64ビット幅の4GByte DDR4 SDRAM、構成と操作用の128MByteフラッシュメモリ、20ギガビットトランシーバー、および強力なスイッチモード電源を統合したMPSoCモジュールです。すべてのオンボード電圧。堅牢な高速スタッキング接続を介して、多数の構成可能なI/Oが提供されます。これはすべて5の小さなフットプリントで実行されます。2 x 7。最も競争力のある価格で6 cm。これらの高密度統合モジュールはクレジットカードよりも小さく、いくつかのバリエーションで利用できます。すべての部品は、少なくとも-40°C〜+ 85°Cの工業用温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

ザイリンクスZynq UltraScale + XCZU9EG-2FFVC900I
ZU9EG 900ピンパッケージ
スカイラインヒートスプレッダー用の3 mmの取り付け穴
サイズ：52 x 76 mm
B2Bコネクター：4 x 160ピン
衝撃と高い振動に耐える
4GByte 64ビットDDR4 SDRAM
128MバイトSPIブートフラッシュ（デュアルパラレル）
ユーザーI/O
- 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
- シリアルトランシーバー：4 x GTR + 16 x GTH
- トランシーバーは入力と出力をクロックします
- PLLクロックジェネレーターの入力と出力
Si5345-10出力PLL
ボード上のすべての電源、シングル3。3Vの電力が必要
- 14個のオンボードDC/DCレギュレーターと13個のLDO
- LP、FP、PL個別に制御される電源ドメイン
すべてのブートモード（NANDを除く）とシナリオのサポート
PS接続された周辺機器の任意の組み合わせのサポート
信号の完全性を確保するために電源ピンを均等に広げます

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

1 x MPSoCモジュールTE0808-04-9GI21-AとXilinx Zynq UltraScale + ZU9EG

追加情報

メーカー品番: TE0808-04-9GI21-A
Trenz Electronic TE0808 Wiki
サポートフォーラム
