TE0808-04-BBE21-A

価格(税別)	229,800円
在庫
納期	販売終了品

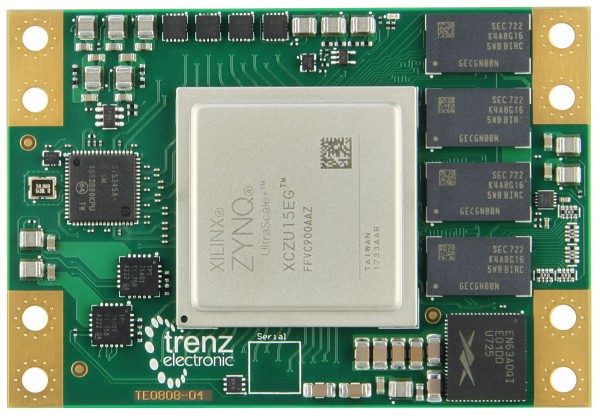

Zynq UltraScale + XCZU15EG-1FFVC900Eを備えたUltraSOM + MPSoCモジュール。 4 GB DDR4

この商品はメーカーで取扱終了となっており、
後継機種 TE0808-05-BBE21-A が存在します。

この記事は、TE0808-04-15EG-1EEの代替品です。すべての変更は製品変更通知（PCN）に含まれています。Trenz Electronic TE0808-04-BBE21-Aは、ザイリンクスZynq UltraScale +、4GByte DDR4 SDRAM、構成および操作用の128MByteフラッシュメモリ、20ギガビットトランシーバー、およびすべてのオンボード電圧用の強力なスイッチモード電源を統合したMPSoCモジュールです。多数の構成可能なI/Oが、堅牢な高速スタッキング接続を介して提供されます。これらすべては、最も競争力のある価格で、5.2 x 7.6 cmの小さなフットプリント上にあります。これらの高密度統合モジュールは、クレジットカードよりも小さく、いくつかのバリエーションがあります。すべての部品は、少なくとも0°C〜+85°Cの拡張温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。この製品は常に在庫があるわけではありませんが、顧客の注文に応じて（オンデマンドで）生産されます。最小数量についてはお問い合わせください。

特徴

ザイリンクスZynq UltraScale + XCZU15EG-1FFVC900E
ZU15EG 900ピンパッケージ
スカイラインヒートスプレッダー用の3 mmの取り付け穴
サイズ：52 x 76 mm

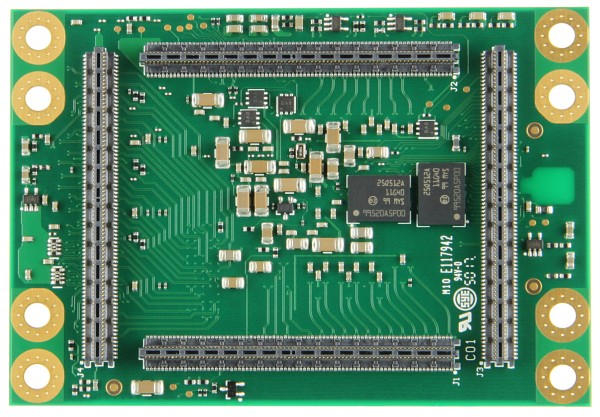

B2Bコネクター：4 x 160ピン
衝撃と高い振動に耐える
4GByte 64ビットDDR4 SDRAM
128MバイトSPIブートフラッシュ（デュアルパラレル）
ユーザーI/O
- 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
- シリアルトランシーバー：4 x GTR + 16 x GTH
- トランシーバーは入力と出力をクロックします
- PLLクロックジェネレーターの入力と出力
ボード上のすべての電源、単一の3.3V電源が必要
- 14個のオンボードDC/DCレギュレーターと13個のLDO
- LP、FP、PL個別に制御される電源ドメイン
すべてのブートモード（NANDを除く）とシナリオのサポート
PS接続された周辺機器の任意の組み合わせのサポート
良好なシグナルインテグリティのために電源ピンを均等に広げます

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

Xilinx Zynq UltraScale + ZU15EGを備えた1 x MPSoCモジュールTE0808-04-BBE21-A

追加情報

メーカー品番: TE0808-04-BBE21-A
Trenz Electronic TE0808 Wiki
サポートフォーラム

リンク

製品名	価格(税別)
TE0808-04-BBE21-A	¥229,800	販売終了
