TE0808-05-9BE21-A

価格(税別)	134,800円
在庫
納期	販売終了品

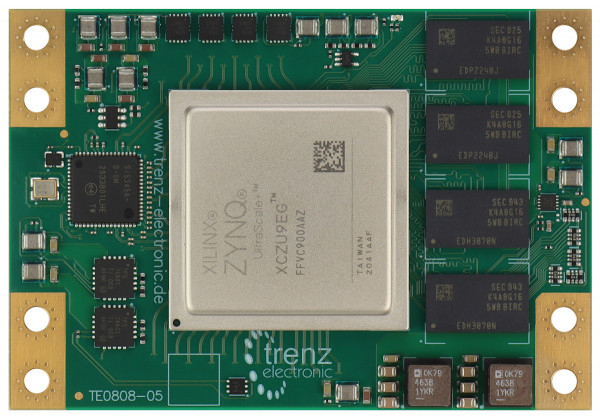

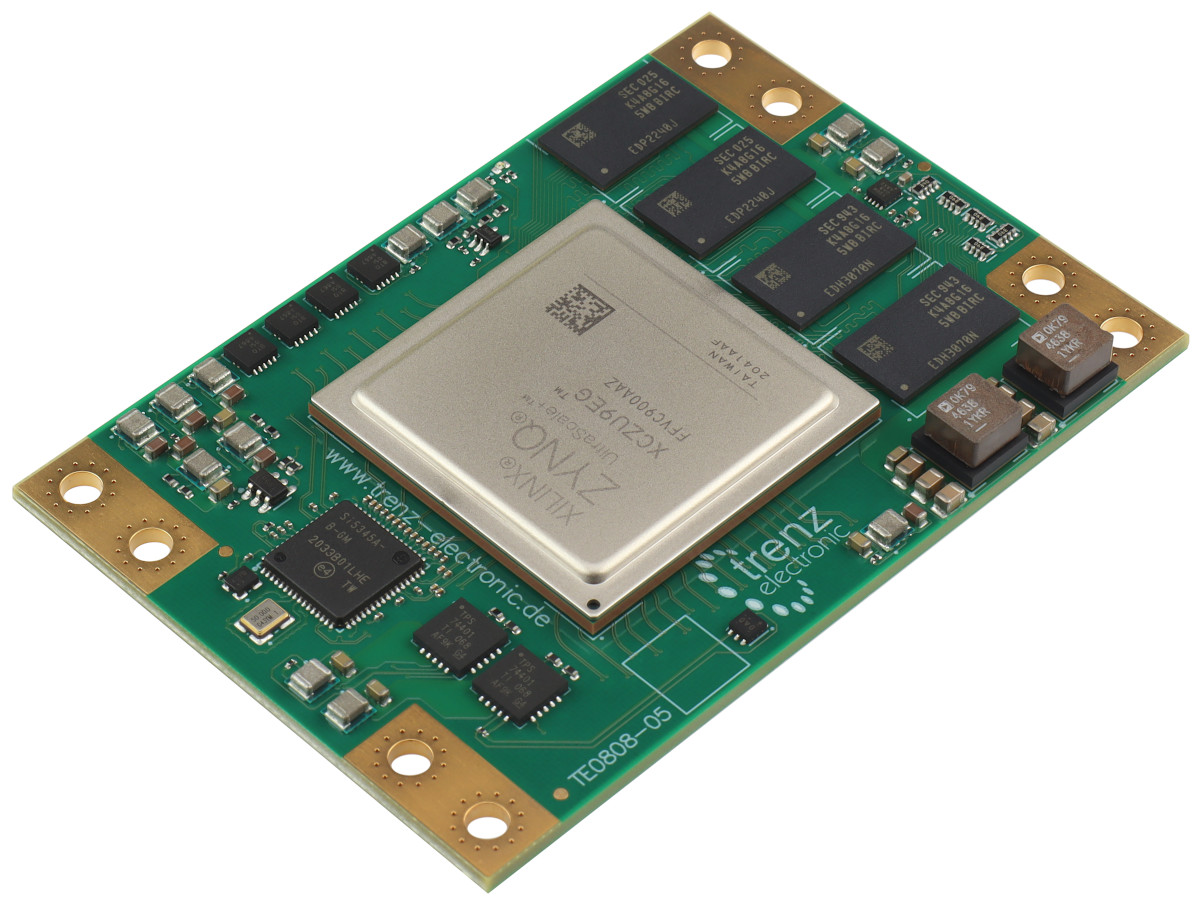

Zynq UltraScale + XCZU9EG-1FFVC900Eを備えたUltraSOM + MPSoCモジュール。 4GByte DDR4

この商品はメーカーで取扱終了となっており、
後継機種 TE0808-05-9BE21-E が存在します。

この製品の前身はTE0808-04-9BE21-A です。すべての変更は製品変更通知（PCN）にあります。注：新しいリビジョンにより、モジュールの高さプロファイルが変更されました。TE0808-05ボードを代替品として、またはTE0808-04用に設計されたシステムで使用して、メカニズムのレビューと適応を行います。冷却ソリューションを実装する必要があります。-------------------------TrenzElectronic TE0808-05-9BE21-Aは、ザイリンクスZynq UltraScale +を統合したMPSoCモジュールです。 ZU9EG、4GバイトDDR4 SDRAM、設定および操作用の128Mバイトフラッシュメモリ、20 x高速シリアルトランシーバ、およびすべてのオンボード電圧用の強力なスイッチモード電源。多数の構成可能なI/Oが、頑丈な高速スタッキング接続を介して提供されます。すべての部品は、少なくとも0°Cから+ 85°Cの拡張温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。これはすべて、5.2 x 7.6cmの小さな設置面積で最も競争力のある価格です。これらの高密度統合モジュールはクレジットカードよりも小さく、いくつかのバリエーションで利用できます。

特徴

ザイリンクスZynqUltraScale + XCZU9EG-1FFVC900E
ZU9EG900ピンパッケージ
スカイラインヒートスプレッダ用の3mm取り付け穴
サイズ：52 x 76 mm

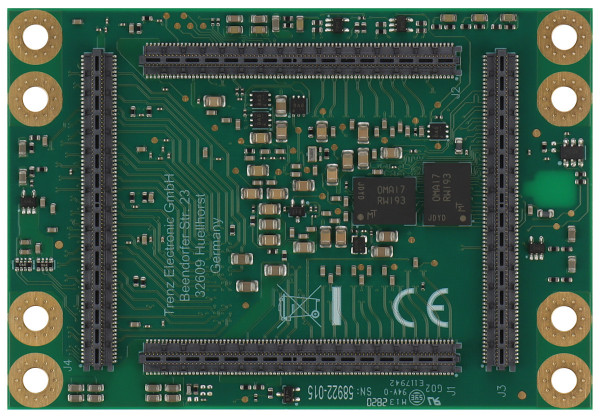

B2Bコネクタ：4 x160ピン
衝撃と高振動に強い
4Gバイト64ビットDDR4SDRAM
128MバイトSPIブートフラッシュ（デュアルパラレル）
ユーザーI/O
- 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
- シリアルトランシーバー：4 x GTR + 16 x GTH
- トランシーバーは入力と出力をクロックします
- PLLクロックジェネレータの入力と出力
オンボードのすべての電源、単一の3.3V電源が必要
- 14個のオンボードDC/DCレギュレーターと13個のLDO
- LP、FP、PLの個別に制御される電力ドメイン
すべてのブートモード（NANDを除く）とシナリオのサポート
PSに接続された周辺機器の任意の組み合わせのサポート
良好なシグナルインテグリティのために供給ピンを均等に広げます

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

1 xTE0808-05-9BE21-ザイリンクスZynqUltraScale + ZU9EGを搭載したTrenzElectronicMPSoCモジュール

追加情報

メーカー品番: TE0808-05-9BE21-A
Trenz Electronic TE0808 Wiki
サポートフォーラム

リンク
