TE0820-03-4AE21FA


価格(税別)71,800円
在庫
納期販売終了品

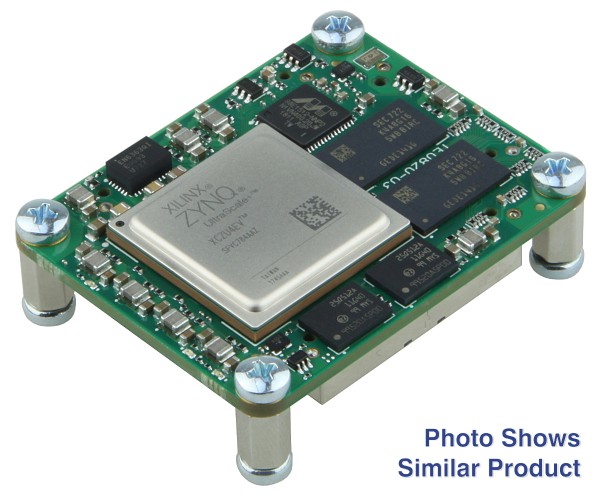

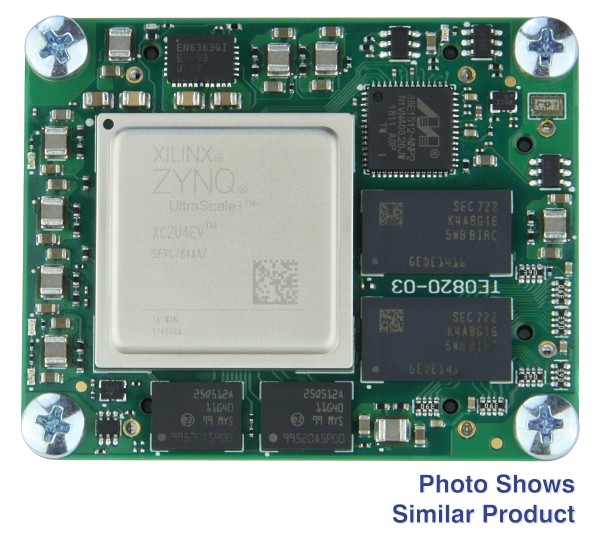

ザイリンクスZynq UltraScale + ZU4CG-1Eを搭載したMPSoCモジュール。 2GByte DDR4 SDRAM; 4 x 5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0820-04-4AE21FA が存在します。
この製品は、TE0820-03-04CG-1EAの代替品です。すべての変更は製品変更通知（PCN）に含まれています。Trenz Electronic TE0820-03-4AE21FAは、ザイリンクスZynq UltraScale + ZU4、2GByte DDR4 SDRAM、構成と操作用の128MByteフラッシュメモリ、およびすべてのオンボード電圧用の強力なスイッチモード電源を統合した産業用MPSoCモジュールです。堅牢な高速スタッキング接続を介して、多数の構成可能なI/Oが提供されます。これらはすべて、最も競争力のある価格で、クレジットカードよりも小さな小さな設置面積で実現します。4 x 5 cmのフォームファクターのモジュールは、互いに完全に機械的および電気的に互換性があります。すべての部品は、少なくとも0°C〜+85°Cの拡張温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq UltraScale + XCZU4CG-1SFVC784E
  • ZU4CG、784ピンパッケージ
    • アプリケーションプロセッサ：デュアルコアARM Cortex-A53 MPCore
    • リアルタイムプロセッサ：デュアルコアARM Cortex-R5 MPCore
    • 次のプロトコルをサポートする4つの高速シリアルI/O（HSSIO）インターフェイス：
      • PCI Expressインターフェースバージョン2.1準拠
      • SATA 3.1仕様に準拠したインターフェイス

      • 最大4k x 2kのビデオ解像度を持つDisplayPortソース専用インターフェイス

      • 5 Gbit/sラインレートを実装するUSB​​ 3.0仕様に準拠したインターフェイス
      • 1 GB/sシリアルGMIIインターフェイス
    • 132 x HP PL I/O（3バンク）
    • 14 x PS MIO（デフォルト構成のSDカードインターフェイス用の6つのMIO）
    • 4 xシリアルPS GTRトランシーバー
  • 衝撃と高い振動に耐える
  • グラフィック処理装置（GPU）

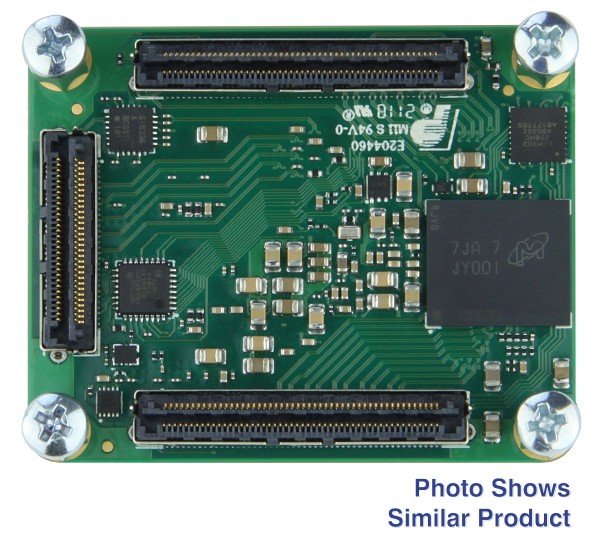

  • 2 x 100ピンおよび1 x 60ピンのかみそりビーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
  • 2GByte DDR4 SDRAM、32ビットのデータバス幅
  • デュアルパラレルモードの128MByte QSPIブートフラッシュ
  • 8GByte eMMC：メモリ（最大64GByte）
  • PS GTRクロック用のプログラム可能なクワッドPLLクロックジェネレーターPLL（オプションの外部リファレンス）
  • ギガビットイーサネットトランシーバーPHY
  • EUI-48ノードIDを持つMACアドレスシリアルEEPROM
  • OTGを完全にサポートする高速USB2 ULPIトランシーバー
  • ボード上のすべての電源
  • 信号の完全性を確保するために電源ピンを均等に広げます
  • 4 x 5 cmのフォームファクター
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x MPSoCモジュールTE0820-03-4AE21FAとXilinx Zynq UltraScale + ZU4CG
  • 8 xネジ
  • 4 xボルト

追加情報


リンク



製品名 価格(税別)
TE0820-03-4AE21FA ¥71,800販売終了
