TE0820-03-4DI21FA

価格(税別)	107,800円
在庫
納期	販売終了品

ザイリンクスZynq UltraScale + ZU4EV-1Iを搭載したMPSoCモジュール。 2GByte DDR4 SDRAM; 4 x 5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0820-04-4DI21FA が存在します。

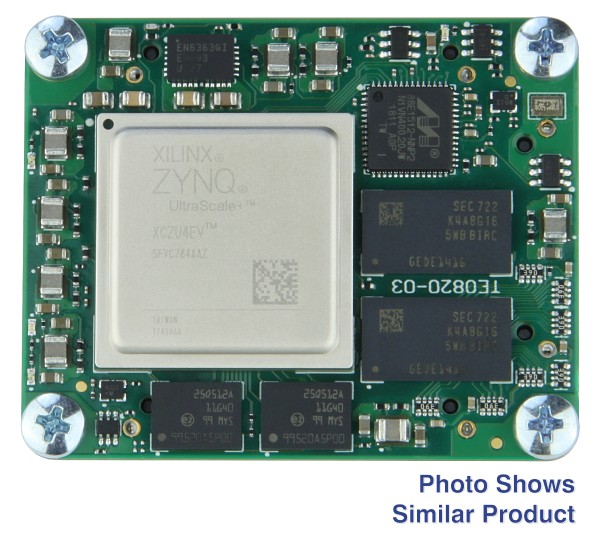

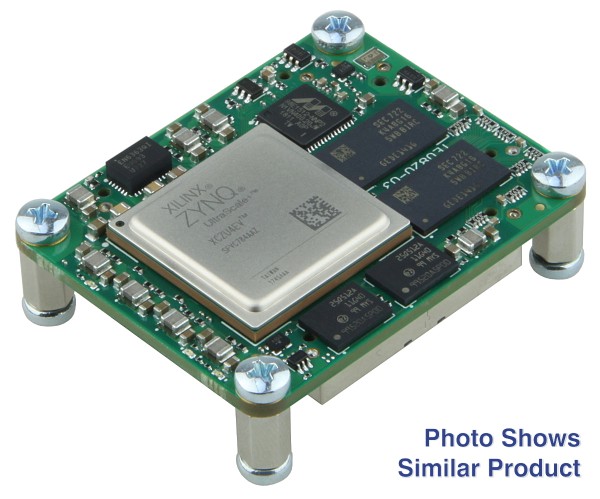

Trenz Electronic TE0820-03-4DI21FAは、ザイリンクスZynq UltraScale +、2GByte DDR4 SDRAM、構成と操作用の128MByteフラッシュメモリ、およびすべてのオンボード電圧用の強力なスイッチモード電源を統合した産業グレードのMPSoCモジュールです。堅牢な高速スタッキング接続を介して、多数の構成可能なI/Oが提供されます。これらはすべて、最も競争力のある価格で、クレジットカードよりも小さい小さな設置面積で提供されます。4 x 5 cmのフォームファクタのモジュールは、相互に完全に機械的および電気的に互換性があります。すべての部品は、少なくとも工業用温度範囲-40°C〜+ 85°Cです。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。この製品は常に在庫があるわけではありませんが、顧客の注文に応じて（オンデマンドで）生産されます。最小数量についてはお問い合わせください。

特徴

ザイリンクスZynq UltraScale + XCZU4EV-1SFVC784I
ZU4EV、784ピンパッケージ
- アプリケーションプロセッサ：クアッドコアARM Cortex-A53 MPCore
- リアルタイムプロセッサ：デュアルコアARM Cortex-R5 MPCore
- グラフィックプロセッサ：Mali-400 MP2
- ビデオコーデック：H.264/H.265
- 次のプロトコルをサポートする4つの高速シリアルI/O（HSSIO）インターフェイス：
  - PCI Expressインターフェースバージョン2.1準拠
  - SATA 3.1仕様に準拠したインターフェイス
  - 最大4k x 2kのビデオ解像度を持つDisplayPortソース専用インターフェイス
  - 5 Gbit/sラインレートを実装するUSB 3.0仕様に準拠したインターフェイス
  - 1 GB/sシリアルGMIIインターフェイス
- 132 x HP PL I/O（3バンク）
- 14 x PS MIO（デフォルト構成のSDカードインターフェイス用の6つのMIO）
- 4 xシリアルPS GTRトランシーバー
衝撃と高い振動に耐える
グラフィックプロセッシングユニット（GPU）+ビデオコーデックユニット（VCU）

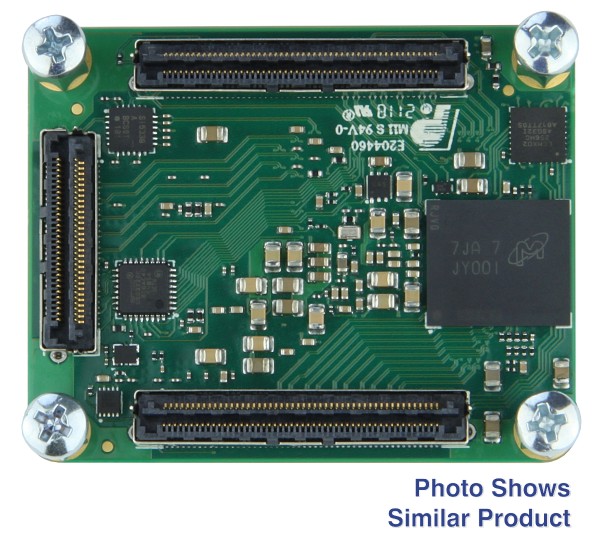

2 x 100ピンおよび1 x 60ピンのかみそりビーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
2GByte DDR4 SDRAM、32ビットのデータバス幅
デュアルパラレルモードの128MByte QSPIブートフラッシュ
8GByte eMMC：メモリ（最大64GByte）
PS GTRクロック用のプログラム可能なクワッドPLLクロックジェネレーターPLL（オプションの外部リファレンス）
ギガビットイーサネットトランシーバーPHY
EUI-48ノードIDを持つMACアドレスシリアルEEPROM
OTGを完全にサポートする高速USB2 ULPIトランシーバー
ボード上のすべての電源
信号の完全性を確保するために電源ピンを均等に広げます
4 x 5 cmのフォームファクター

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

1 x MPSoCモジュールTE0820-03-4DI21FAとXilinx Zynq UltraScale + ZU4EV
8 xネジ
4 xボルト

追加情報

メーカー品番: TE0820-03-4DI21FA
Trenz Electronic TE0820 Wiki
Trenz Electronicの4 x 5 cmモジュール
サポートフォーラム
