TEB0911-04-9BEX1FA


価格(税別)521,800円
在庫
納期販売終了品

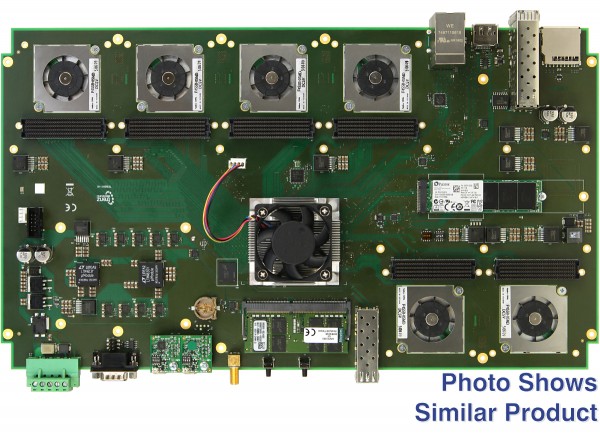

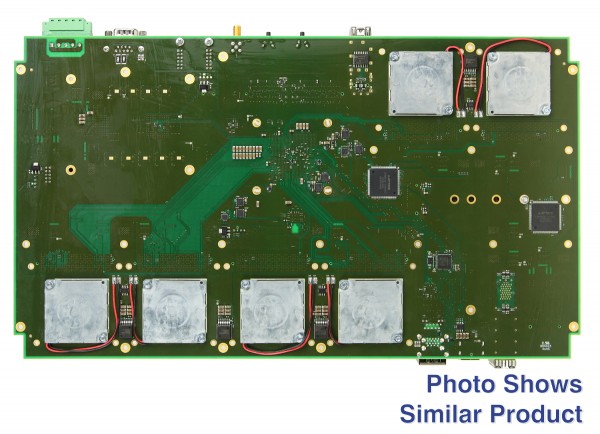

Xilinx Zynq UltraScale + ZU9; 6 FMCコネクタを備えたTEB0911 UltraRack + MPSoCボード

この商品はメーカーで取扱終了となっており、
後継機種 TEB0911-04-9BEX1MA が存在します。
この記事は、TEB0911-04-ZU9EG1Eの代替品です。すべての変更は、次の製品変更通知（PCN）に含まれています。PCN-20190112。Trenz Electronic TEB0911 UltraRack +ボードは、ザイリンクスZynq UltraScale + ZU9EG MPSoCと構成および操作用の4GByteフラッシュメモリ、DDR4-SDRAM SO-DIMMソケット、64ビット幅のデータバス、22 MGTレーン、すべての強力なスイッチモード電源を統合しています。オンボード電圧。TEB0911ボードは、Zynq MPSoCのピンをアクセス可能なコネクターに公開し、Zynq UltraScale + MPSoCをテストおよび評価し、開発目的で使用するための幅広いオンボードコンポーネントを提供します。このボードはエンクロージャーに取り付けることができます。これにより、エンクロージャーのリアパネルとフロントパネルで、I/O、LVDSペア、MGTレーンに、6つのオンボードFMCコネクタと他の標準高速インターフェース、つまりUSB3からアクセスできます。 SFP +、SSD、GbEなど。すべての部品は、少なくとも0°C〜+ 85°Cの拡張温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • Zynq UltraScale + MPSoC XCZU9EG-1FFVB1156E
    • 1156ピンパッケージ
  • 64ビットDDR4 SO-DIMM（PS接続）
  • M2 PCIe SSD（1レーン）
  • eMMC（ブート可能）
  • デュアルQSPIフラッシュ（ブート可能）
  • システムコントローラー（LCMXO2-7000HC）
    • 電源シーケンス
    • IOエキスパンダー
  • 構成可能なPLL
  • GTH/GTPリファレンスCLK
フロントパネル
  • 4 x FMC
    • FMCごとに4 GTH
    • FMCあたり68 ZynqMP PL IO
  • DisplayPort（2レーン）
  • RJ34 ETH +デュアルUSB3コンボ
  • デュアルスタックSFP +
  • SD（ブート可能）
  • ステータスLED
背面パネル
  • 2 x FMC
    • 4/2 GTH
    • FMCあたり12 ZynqMP PL IO
  • FMCあたり56 SC IO
  • USB JTAG/UART ZynqMP
  • USB JTAG/GPIO FMC
  • CAN FD（DB9コネクター）
  • SMA（外部CLK）
  • 5ピン24 V電源コネクタ
ボードサイズ
  • 406 mm＆times; 234.30 mm、正確な詳細については、組立図をダウンロードしてください。
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • Xilinx Zynq UltraScale + ZU9EGを備えた1 x TEB0911 UltraRack + MPSoCボード

追加情報


リンク



製品名 価格(税別)
TEB0911-04-9BEX1FA ¥521,800販売終了
