TEC0330-04

価格(税別)	300,800円
在庫
納期	販売終了品

Virtex-7 PCIe FMCキャリア。 8レーンPCIe GEN2

この商品はメーカーで取扱終了となっており、
後継機種 TEC0330-05 が存在します。

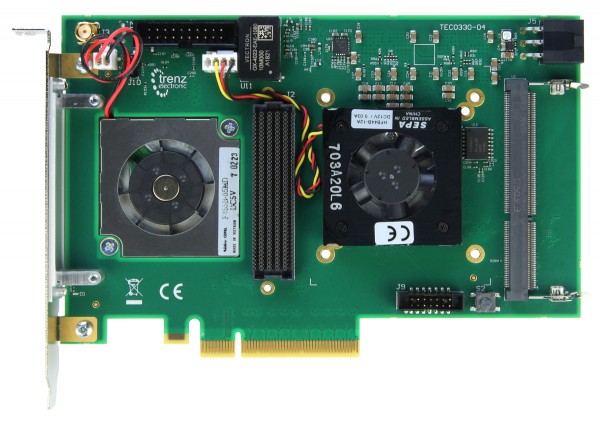

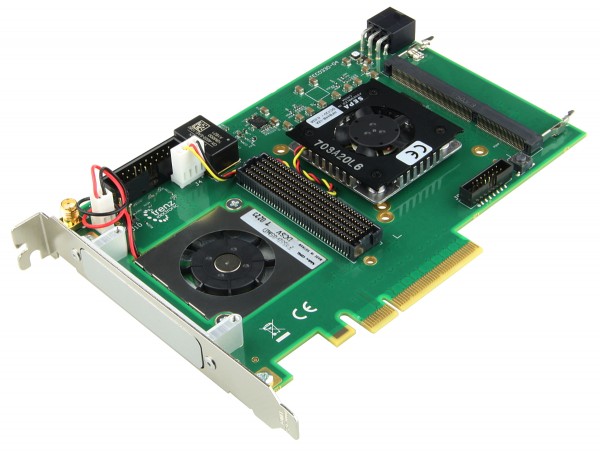

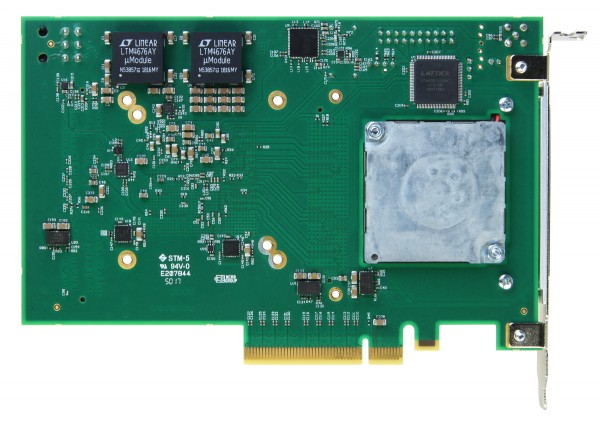

Trenz Electronic TEC0330 FPGAボードは、Xilinx Virtex-7 XC7VX330T FPGAチップを統合したPCI Expressフォームファクターカード（PCIe 2.0以上）です。このハイエンドFPGAカードは、最大のシステムパフォーマンスを実現するように設計されており、システムスループットに対する要求が高いアプリケーションでの使用を目的としています。ボードには、標準のDDR3 SDRAM拡張メモリモジュール用のSO-DIMMソケットがあります。TEC0330は、標準I/Oメザニンモジュール用のHPC（多ピン）ANSI/VITA 57.1互換FMCインターフェイスコネクタを備えています。オンボードのその他のインターフェイスコネクタには、FPGAおよびオンボードシステムコントローラCPLDにアクセスするためのJTAG、および5つの高速I/O差動信号ペアを備えたコネクタが含まれます。TEC0330FPGAボードは、 PCIe 2.0以上の機能を備えたホストシステムでは、スタンドアロンデバイスとして使用できません。

特徴

ザイリンクスVirtex-7 FPGAモジュールXC7VX330T-2FFG1157C（商用温度範囲）
最大スループット4 GB/sのPCI Express 2.0 x8カード
FMC多ピン数（HPC）コネクタ
PCIeインターフェイスで利用可能な8つのFPGA MGTレーン
DDR3 SO-DIMM SDRAMソケット
以下を介してアクセス可能な256 MB（32 MB）クワッドSPIフラッシュメモリ（構成および操作用）
FPGA
JTAGポート（SPI間接、バス幅x4）

SMA同軸コネクタを介した外部クロック入力

28 GTHトランシーバー、それぞれ最大13.1 Gbit/sのデータ伝送速度

FPGA構成：

JTAGコネクタ
SPIフラッシュメモリ

プログラマブルクワッドクロックジェネレーター

TI LMK04828B超低ノイズJESD204B準拠のクロックジッタークリーナー

オンボードの高効率DC-DCコンバーター

FMCコネクタで最大202個のFPGA I/Oピンを使用可能（最大101個のLVDSペアが可能）

システム管理と電源シーケンス

AESビットストリーム暗号化

eFUSEビットストリーム暗号化

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

1 x Virtex 7 PCIe FMCキャリア

追加情報

リンク

製品名	価格(税別)
TEC0330-04	¥300,800	販売終了
