TE0823-01-3PIU1FA

価格(税別)	78,800円
在庫
納期	販売終了品

Xilinx Zynq UltraScale + 3CG-L1Iを搭載したMPSoCモジュール。 1GByte LPDDR4; 4 x 5 cm

この商品はメーカーで取扱終了となっており、
後継機種 TE0823-01-3PIU1MA が存在します。

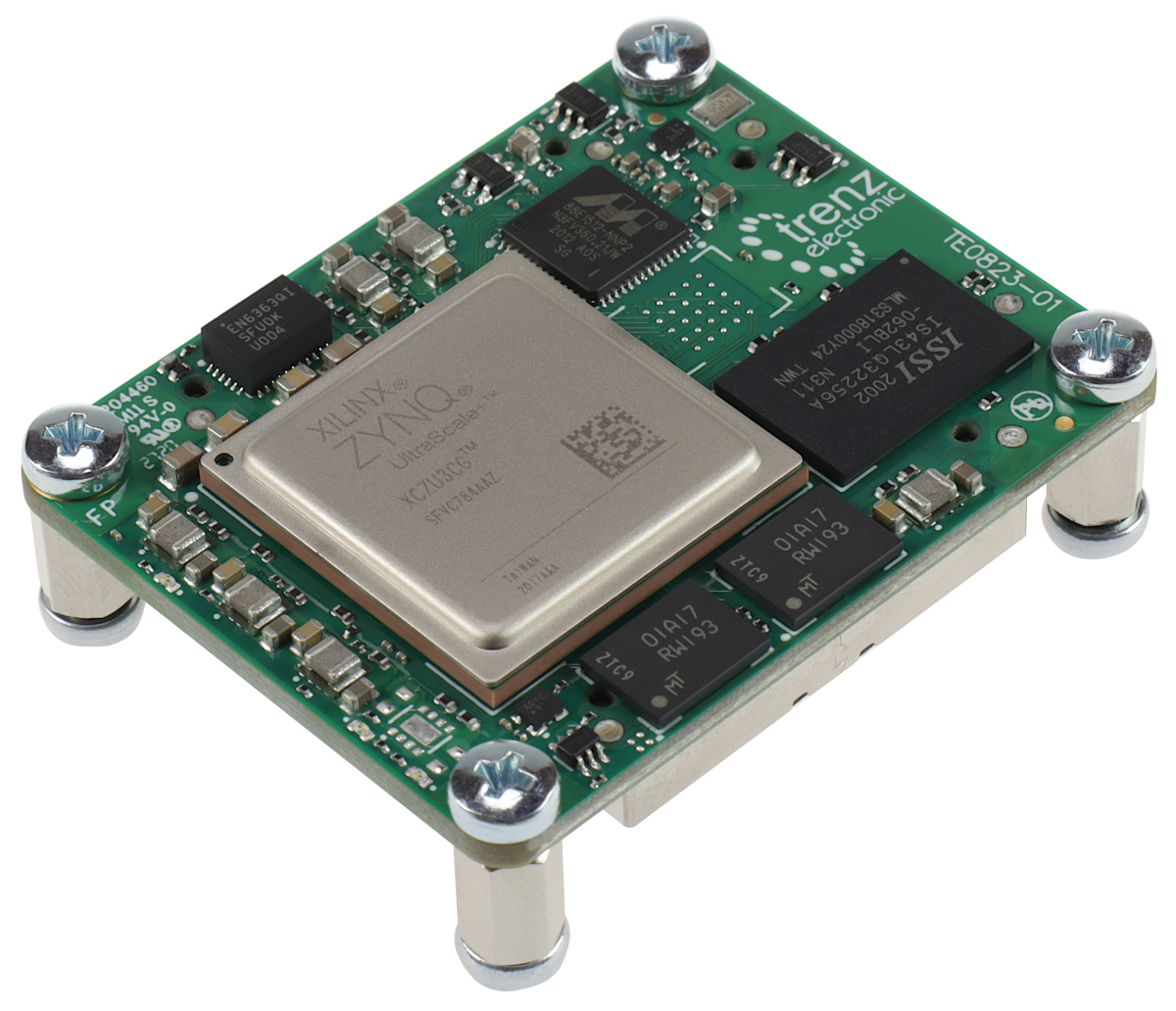

Trenz Electronic TE0823-01-3PIU1FAは、低消費電力のザイリンクスZynq UltraScale + ZU3、1GByte LPDDR4 SDRAM、構成と操作用の128MByteフラッシュメモリ、およびすべてのオンボード電圧用の強力なスイッチモード電源を統合した産業グレードのMPSoCモジュールです。堅牢な高速スタッキング接続を介して、多数の構成可能なI/Oが提供されます。これらはすべて、最も競争力のある価格で、クレジットカードよりも小さい小さな設置面積で提供されます。4 x 5 cmのフォームファクタのモジュールは、相互に完全に機械的および電気的に互換性があります。すべての部品は、少なくとも工業用温度範囲-40°C〜+ 85°Cです。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

一般

衝撃と高い振動に耐える
良好なシグナルインテグリティのために電源ピンを均等に広げます
2 x 100ピンおよび1 x 60ピンのレイザービーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール

SoC/FPGA

ザイリンクスZynq UltraScale + XCZU3CG-L1SFVC784I
- アプリケーションプロセッサ：デュアルコアARM Cortex-A53 MPCore
- リアルタイムプロセッサ：デュアルコアARM Cortex-R5 MPCore
パッケージ：SFVC784
デバイス：ZU3
エンジン：CG
速度：-1LI（非低電力アセンブリオプションも可能）
温度範囲：工業用

RAM /ストレージ

32ビットデータ幅のPS上の低電力DDR4
デュアルパラレルモードの128MByte QSPIブートフラッシュ
8GByte eMMC：8ビットデータ幅のメモリ
EUI-48ノードIDを持つMACアドレスシリアルEEPROM

オンボード

ラティスLCMXO2
PLL SI5338
ギガビットイーサネットトランシーバーPHY
OTGを完全にサポートする高速USB2 ULPIトランシーバー

インターフェース

132 x HP PL I/O（3バンク）
ETH
USB
4 GTR（USB3、SATA、PCIe、DP用）次のプロトコルをサポートする4つの高速シリアルI/O（HSSIO）インターフェイス：
- PCI Expressインターフェースバージョン2.1準拠
- SATA 3.1仕様に準拠したインターフェイス
- 最大4k x 2kのビデオ解像度を持つDisplayPortソース専用インターフェイス
- 5 Gbit/sラインレートを実装するUSB 3.0仕様に準拠したインターフェイス
- 1 GB/sシリアルGMIIインターフェイス
14 x PS MIO
- UARTのMIO
- その6 SDカードインターフェイスのMIO（デフォルト構成）
- PJTAGのMIO
JTAG
Ctrl

パワー

3.3V-5Vメイン入力
3.3Vコントローラー入力
可変バンクI/O電源入力
ボード上のすべての電源

ディメンション

4 x 5 cmのフォームファクター

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

1 x MPSoCモジュールTE0823-01-3PIU1FAとXilinx Zynq UltraScale + ZU3CG（低電力）
8 xネジ
4 xボルト

追加情報

メーカー品番: TE0823-01-3PIU1FA
Trenz Electronic TE0823 Wiki
Trenz Electronicの4 x 5 cmモジュール
サポートフォーラム

リンク
