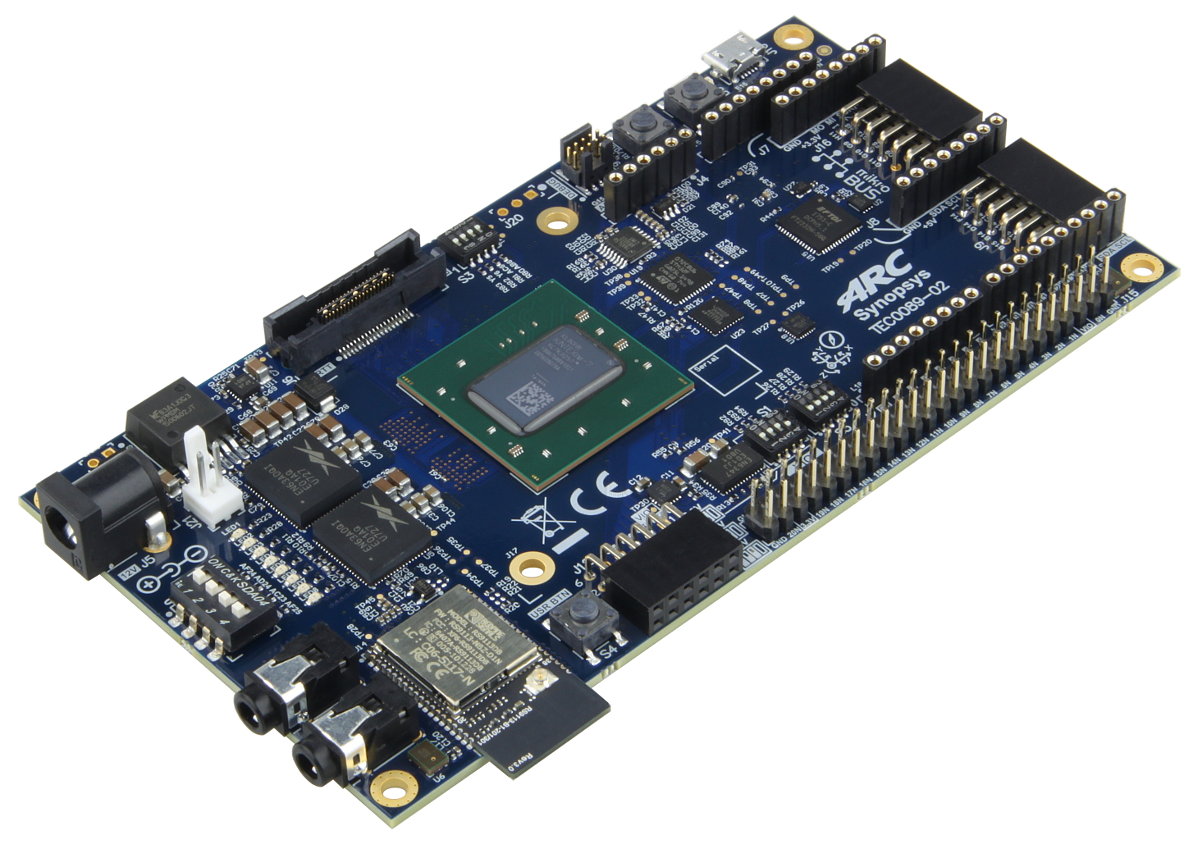

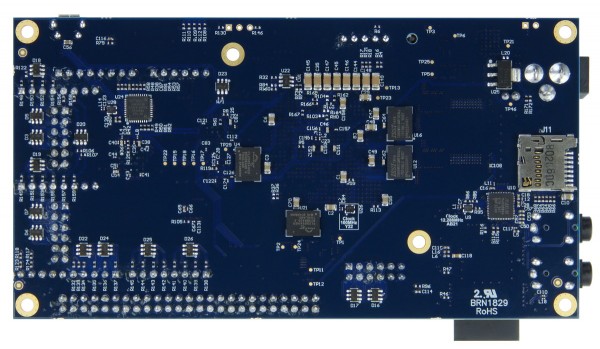

TEC0089-02-325-2CC


価格(税別)112,800円
在庫
納期販売終了品
DesignWare ARC EMソフトウェア開発プラットフォーム

この商品はメーカーで取扱終了となっており、
後継機種 TEC0089-02-D2C-1-D が存在します。
DesignWare＆reg; ARC＆reg; EM Software Development Platformは、ARC EMプロセッサおよびサブシステムでの迅速なソフトウェア開発のための柔軟なプラットフォームです。IoT、センサーフュージョン、音声アプリケーションなどの広範な超低消費電力組み込みアプリケーション向けのARC EMプロセッサベースのシステムのソフトウェア開発とデバッグを加速することを目的としています。拡張性のために一般的に使用される周辺機器とインターフェースを備えたFPGAベースのハードウェアボードが含まれています。さまざまなハードウェア構成を含むダウンロード可能なプラットフォームパッケージにより、さまざまなARC EMプロセッサおよびサブシステムでボードをプログラムできます。パッケージには、ツールチェーンおよびSynopsysのMetaWare開発ツールキットに必要なソフトウェア構成情報も含まれています。これには、最小限のコードサイズで最大限のパフォーマンスが得られるように最適化されたコンパイラ、デバッガ、ライブラリが含まれます。embarc.orgからオンラインで入手できるembARC Open Software Platform（OSP）により、開発者はデバイスドライバー、FreeRTOS、ミドルウェア、およびARCベースの組み込みシステムのソフトウェア開発を迅速に開始できるサンプルにオンラインでアクセスできます。各ハードウェア構成には、 16MBのPSRAM、16MBのSPIフラッシュ、およびオーディオラインイン/アウト、UART、SPI、I2C、ADCなどの幅広い周辺機器にアクセスできるARC EMプロセッサとサブシステム。Wi-Fi/Bluetooth機能を提供するオンボードモジュールと9次元モーションセンサーにより、IoTアプリケーションの迅速な開発が可能になります。2つのデジタルMEMマイクも音声アプリケーションの開発に使用できます。ハードウェアは、人気のArduino＆reg;を使用して拡張可能です。インターフェイスと拡張もDigilent＆regで可能です。 Pmod＆trade;インターフェース、mikroBUS＆trade;ヘッダーと50ピンヘッダー。デバッグとトレースは、USBリアルタイムトレース（RTT）用のUSB/JTAGインターフェイスとNEXUSインターフェイスで処理されます。ボードには、アプリケーションソフトウェアをロードするためのマイクロSDカードスロットが含まれています。

特徴

  • ザイリンクスKintex-7 XC7K325T-2FBG676C
  • 32MByte Quad-SPI Flashメモリ（構成および操作用）
  • USB-JTAGブリッジFT2232H
  • FPGA構成：
    • JTAG
    • SPIフラッシュメモリ
  • SPIフラッシュの構成：
    • JTAG
    • USB
  • コネクタ
    • Arduino互換のピンヘッダー
    • MicroBUS互換ピンヘッダー
    • 3x Pmod互換ピンヘッダー
    • 50ピンヘッダー2.54mm（40シングルエンドIO、20差動レーン、可変VCCIO）
    • Mictor Debugコネクター
    • 10ピンデバッグコネクタ2mm
  • 2 x 8MバイトPSRAM IS66WVC4M16EALL
  • 32MByteユーザーQuad-SPIフラッシュメモリ
  • マイクロSDカードソケット
  • ワイヤレスモジュールRS9113-NBZ-D1C（Wi-Fi/BT/BLE）
  • 3軸ジャイロスコープ、3軸加速度計、3軸磁力計ICM-20948
  • ステレオオーディオコーデックMAX9880A
  • 2 x PDMマイクSPK0641HT4H-1
  • 2 x 3.5mm RCAオーディオジャック（入力/出力）
  • 100MHzユーザークロック発振器SiT8008
  • ステータスLED、電源LED
    • 8個のユーザーLED
    • リセットボタン
    • ユーザーボタン
    • 2 x 4ビットユーザーDIPスイッチ
  • 12 V電源（別途納入範囲に含まれます）

納品物

ARC EMソフトウェア開発ハードウェアは以下で構成されています：
  • 1 x ARC EM SDP（ハードウェア）ボード
  • 4つのアダプターとケーブルを備えた1 x 12 V交換可能プラグ
  • 4 xボルトとネジ

追加情報

  • 品番：TEC0089-02-325-2CC
  • DesignWare ARC EMソフトウェア開発プラットフォームのドキュメント
  • サポート：SynopsysによるSolvNet

リンク



製品名 価格(税別)
TEC0089-02-325-2CC ¥112,800販売終了
